一、概述
列管式油冷卻器適用于冶金、礦山、水泥、電力、輕工、食品、化工、造紙等工業部門的稀油潤滑系統和液壓系統中用來冷卻系統中的潤滑油、液壓油。
GLCQ、GLLQ型列管式冷卻器是在JB/ZQ400486標準的基礎上改進設計成JB/T7356-94標準的：產品適用于冶金、礦山、輕工、電力、化工等工業部門的稀油潤滑裝置，液壓站和油壓設備中，將熱工作油冷卻到要求的溫度；冷卻器的工作溫度≤100℃，工作壓力≤1.6MPa，一般工作壓力≤lMPa；本產品體積小，重量輕、冷卻效果好，便于維護檢修GLCQ型的換熱管采用紫銅翅片管，熱交換系數>300kcal／㎡·h · ℃；GLLO型采用裸（光）管，熱交換系數>200kcal／㎡ · h · ℃。

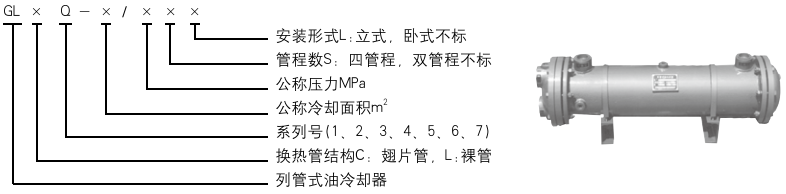

二、型號含義

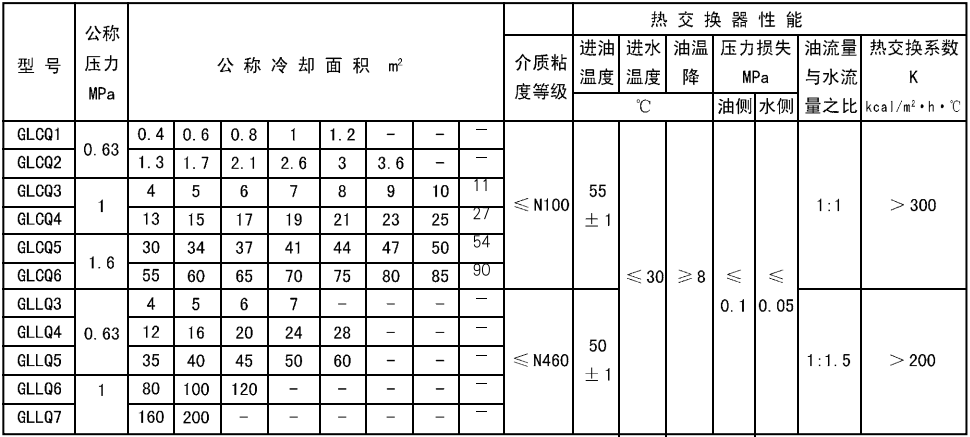

三、技術參數
熱交換器性能是指油冷卻器在表中規定的工況條件下測得的K值
四、外形尺寸

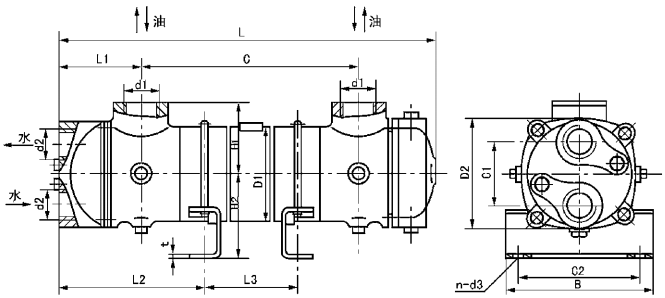

GLCQ型冷卻器外形圖

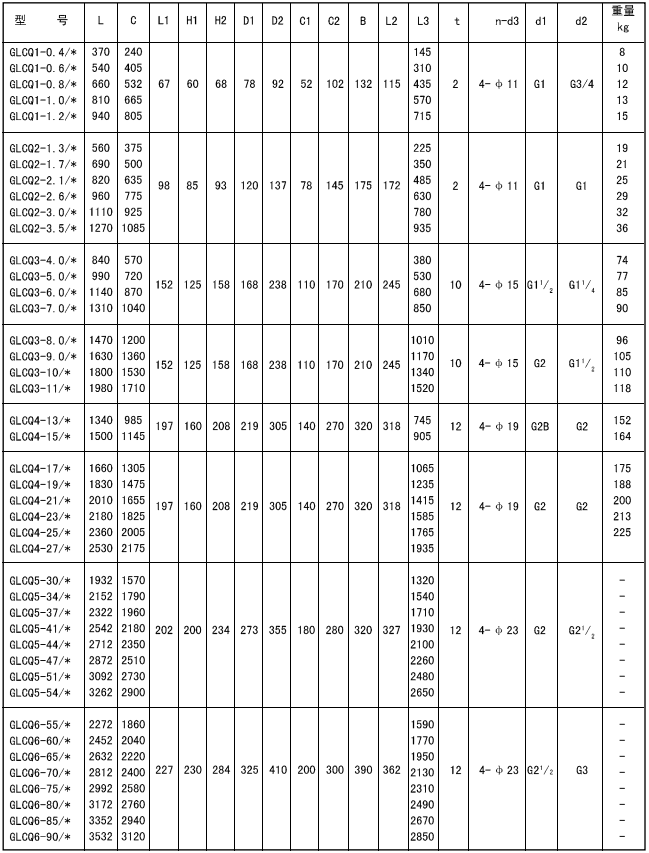

GLCQ型冷卻器外形尺寸
注：*標注公稱壓力值

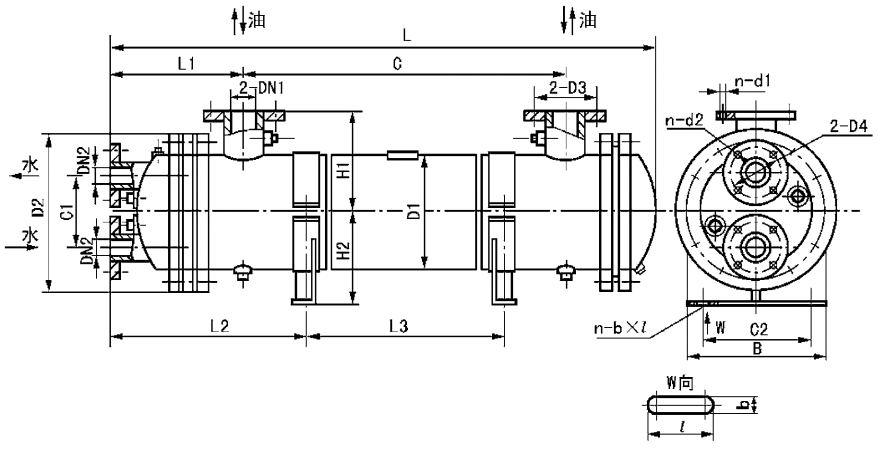

GLLQ型冷卻器外形圖

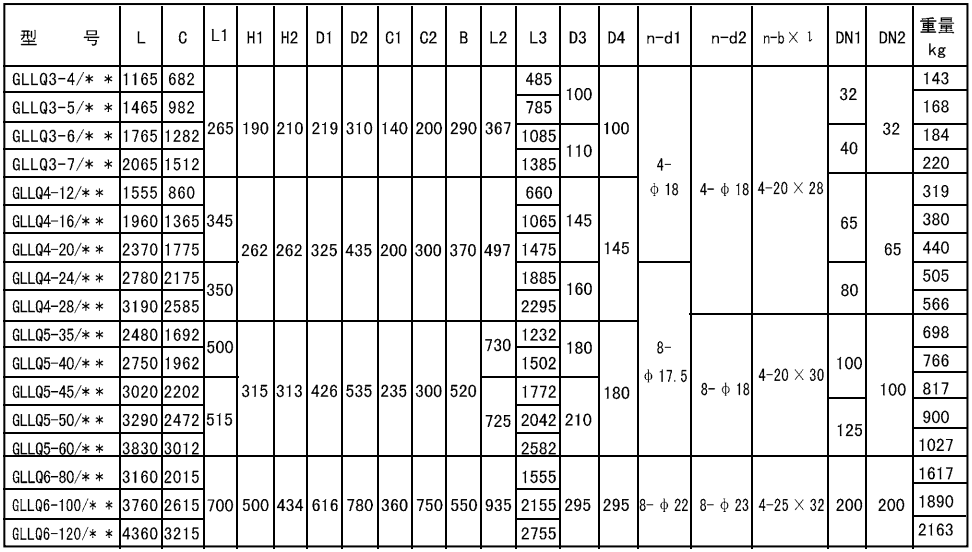

GLLQ型冷卻器外形尺寸
1、第一個*標注公稱壓力值，第二個*標注水管程數（四管程標S，雙管程不標注）。下表同。
2、法蘭連接尺寸按JB/T81《凸面板式平焊鋼制管法蘭》中PN=1MPa的規定。

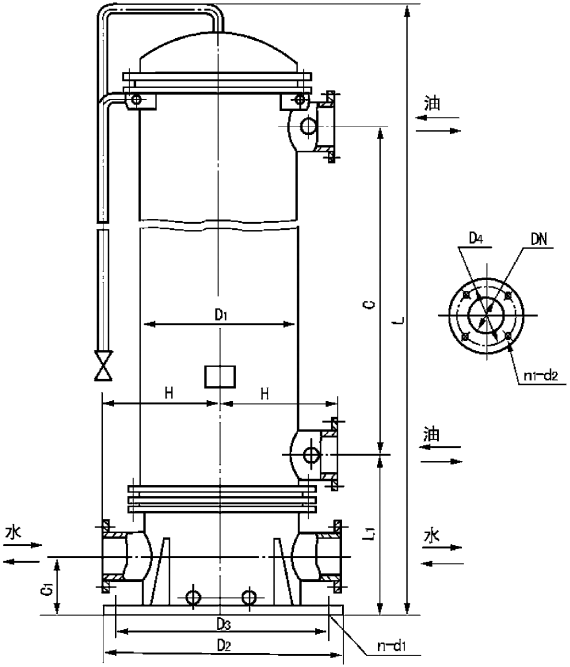

GLLQ型立式冷卻器外形圖
GLLQ型立式冷卻器外形尺寸
1、法蘭連接尺寸按JB/T81《凸面板式平焊鋼制管法蘭》中PN=lMPa的規定。
2、**標注見前表。
