一、使用條件     本產品適用于稀油循環潤滑系統中，其工作介質為汽輪機油、20～25號機械油及軋鋼機油，運動粘度等級為N22～N460(相當ISO VG22～VG460)。     稀油站的公稱供油壓力為0.63MPa：過濾精度0.08-0.12mm；冷卻水溫≤28℃.冷卻水壓力0.2～0.3MPa.換熱器進油溫度為50'C．溫降7～8℃；使用蒸汽加熱時蒸汽壓力為0.2-0.4MPa。

二、工作原理

工作時，油液由齒輪泵從油箱吸出，經單向閥、雙筒網式油濾器、列管式油冷卻器，被直接送到設備的潤滑點。油站的最高供油壓力為0.4MPa，最低供油壓力為O.1MPa，根據潤滑點的要求，通過調節安全閥確定使用壓力，當油站的工作壓力超過安全閥的調定壓力時，安全閥將自動打開，多余的油液即流回油箱。正常工作時，油泵一臺工作、一臺備用。有時設備耗油量由于某種原因需要增加時，則系統壓力下降，當降到調定值時，通過壓力控制器調節，備用泵自動開啟，與工作泵一起工作，直到壓力正常時，備用泵自動停止。若油壓繼續下降到另一調定值時，則通過另一壓力控制器調節，發出事故警報。

雙筒網片式油濾器的一組過濾濾芯工作，一組過濾濾芯備用，在進出口處揍有差壓發訊器，當壓差超過0.15MPa(≥250L/min稀油站為0.15-0.1MPa)．人工切換，備用濾芯工作，取出原工作濾芯，清洗或更換濾片。

油站出油口接有壓力式電接點溫度計，根據供油溫度要求，調定最高和最低兩個界限。在低溫時，信號燈亮，人工開啟加熱器進行加熱，當油溫升至高點時，自動切斷加熱器，停止加熱：供油口溫度高時，報警并開冷卻器。

≥250L/min稀油站，采用蒸汽加熱油箱中的潤滑油，儀表盤尚多一檢測冷卻器進出水管壓差的儀表，其主要部件均另外裝于基礎上：而≤1 25L/min稀油站的全部部件都裝在油箱上，為整體式結構。

三、結構特點

a)設有備用油泵，可保證向潤滑點連續供油。

b)過濾器放在冷卻器之前，可提高過濾和通過能力：更適合較高粘度的潤滑介質。

c)采用雙筒式過濾器，可不停車進行濾芯的清洗和更換。

d)采用列管式油冷卻器，冷卻效果好，阻力小，便于維修。

e)回油設有磁網過濾，可吸附清除油液中鐵質微粒，保證油液清潔度及提高潤滑部件壽命。

f)配有儀表盤和電控箱，觀察運行參數方便，可實現自動控制和事故報警。

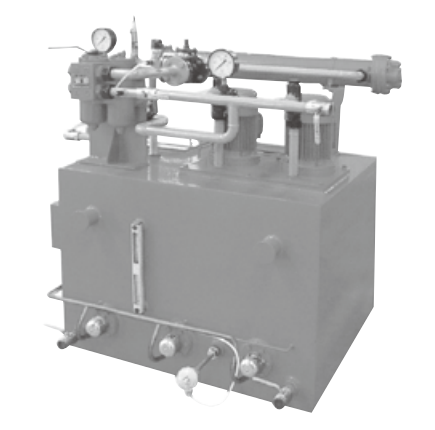

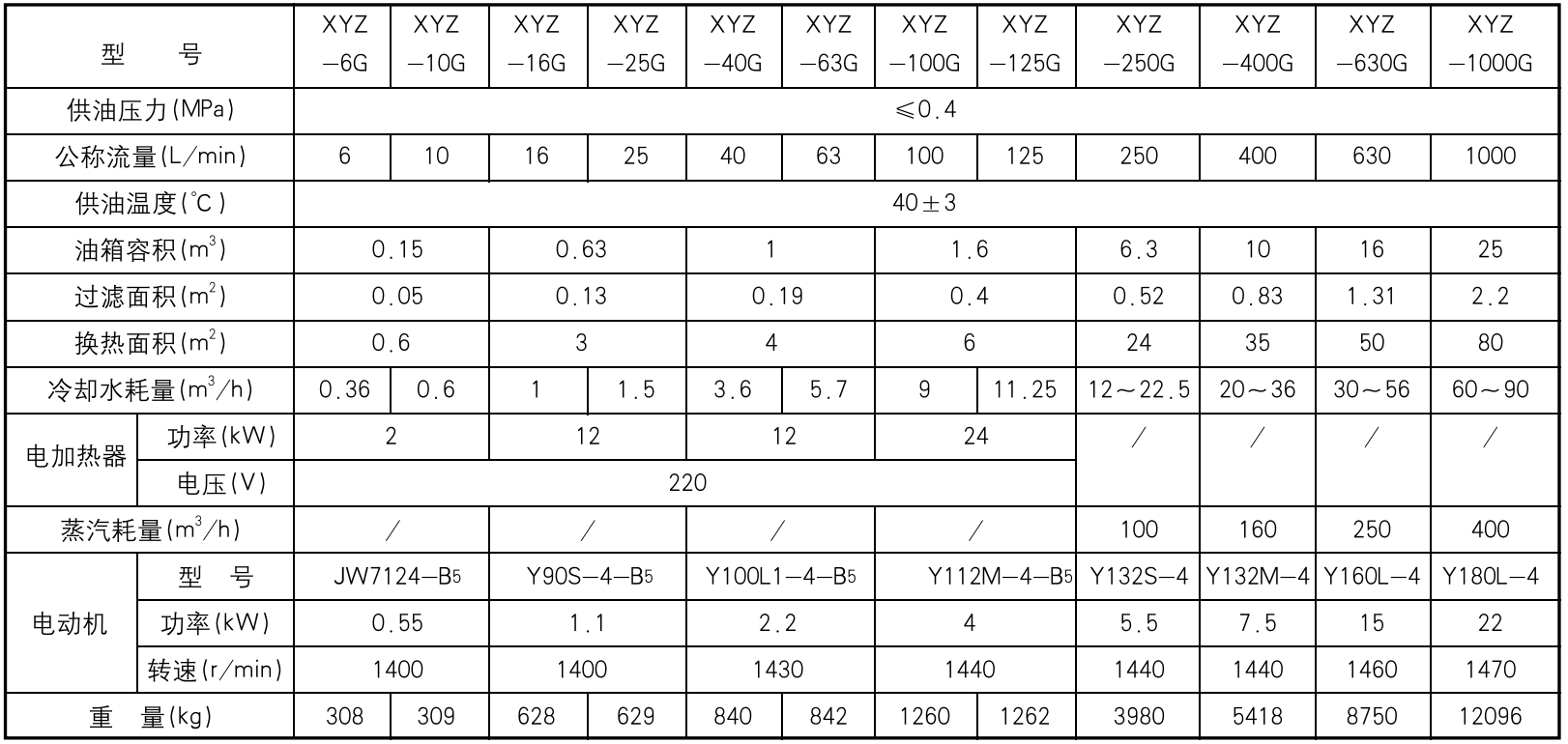

四、技術參數

五、外形圖

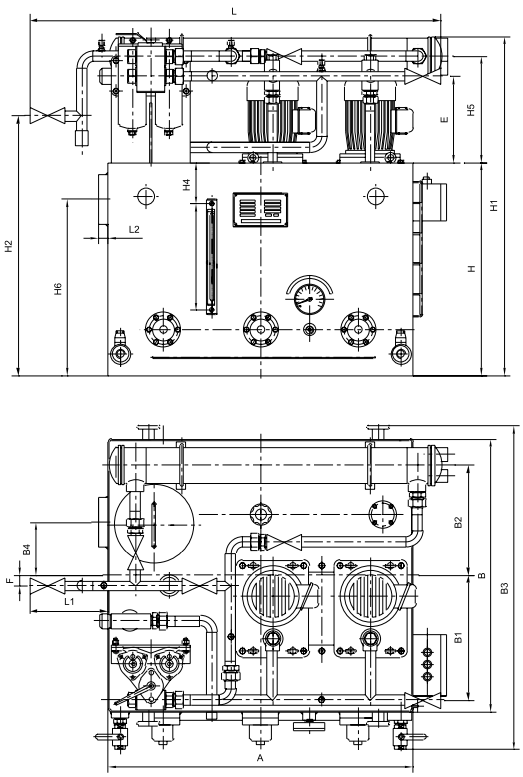

圖1-1-1 XY26G-XY2-125G稀油站外形圖

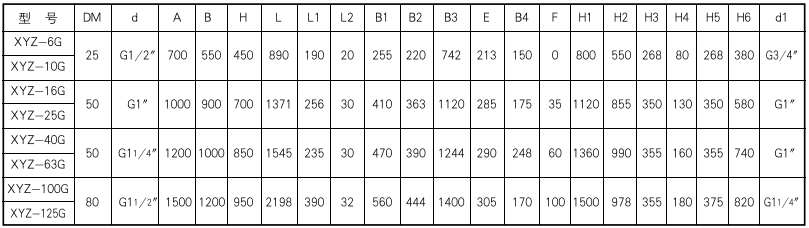

六、外形尺寸

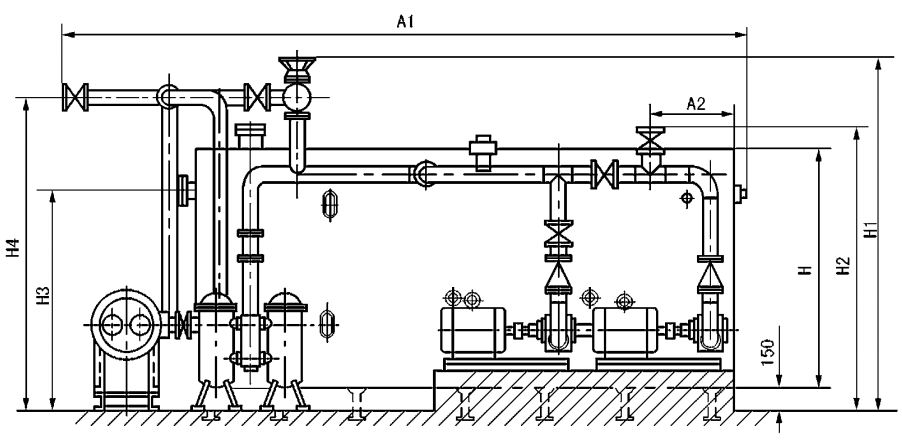

圖1-1-2 XY2-250G-1000G稀油站外形圖

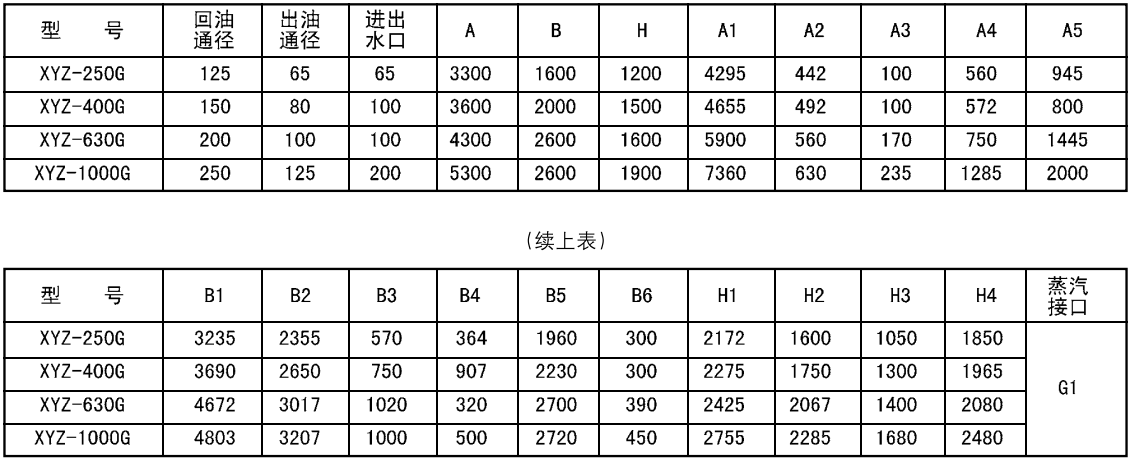

XY2250G -1 000G稀油站外形及安裝尺寸

七、XY2-250G—1000G稀油站地基尺寸

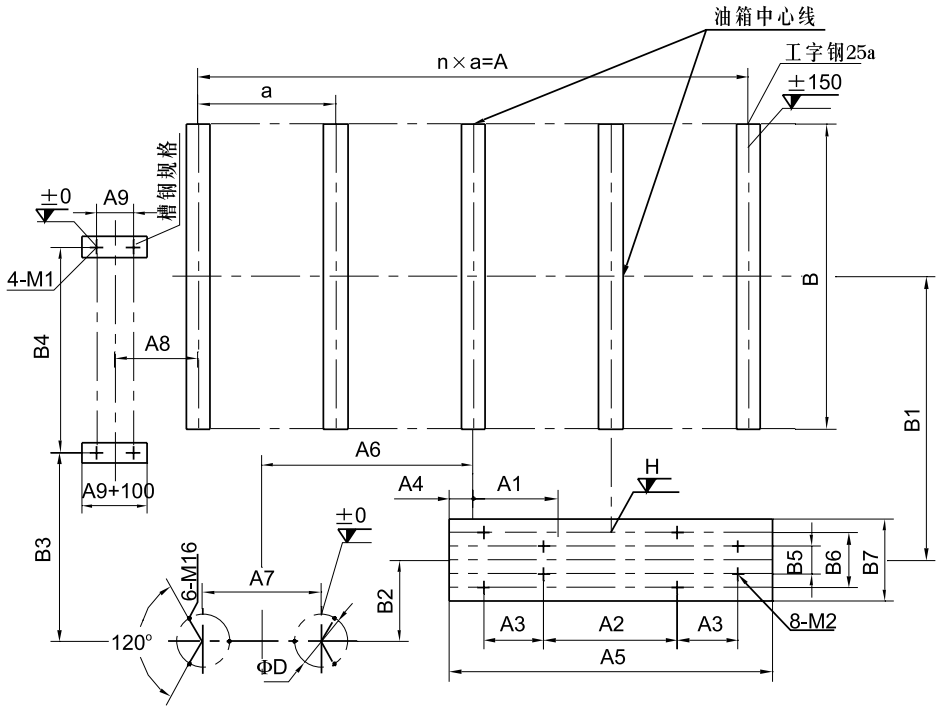

圖1-1-3 　XYZ-250G～1000G  稀油站地基圖

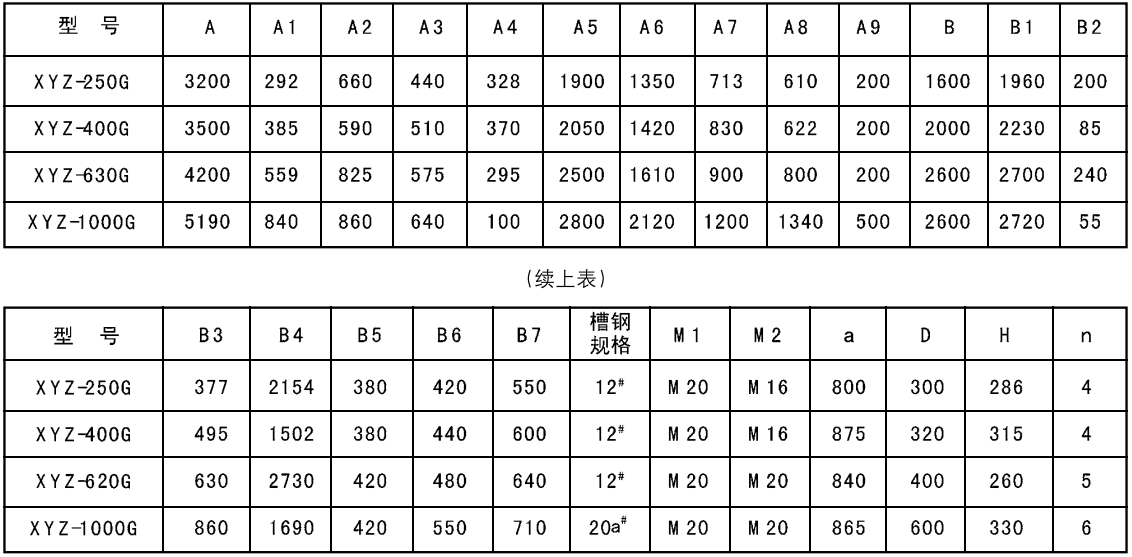

稀油站地基尺寸表

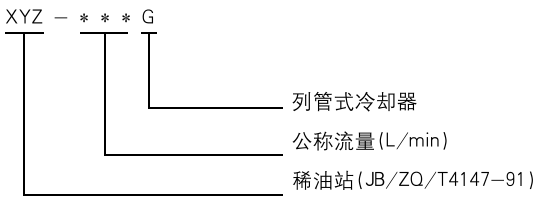

八、型號標注方法

九、原理圖

圖1-1-4  XYZ-16G-XYZ-125G  稀油站原理圖

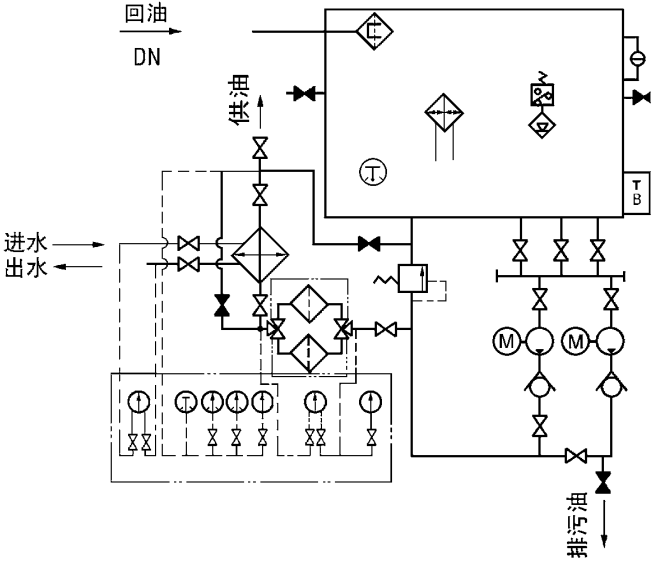

圖1-1-5  XYZ-250G～XYZ-1000G  稀油站原理圖

十、外部接線圖

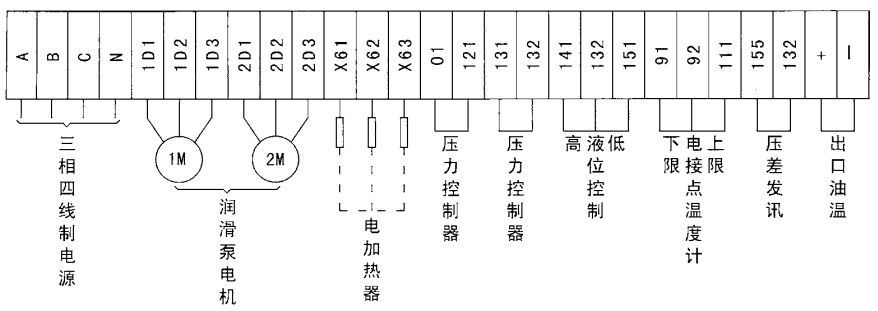

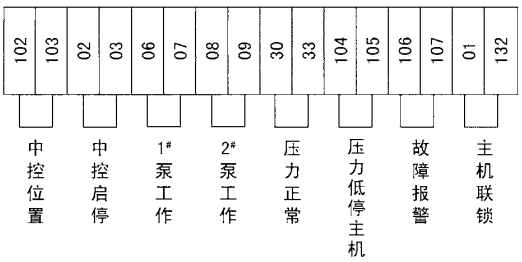

1、XYZ-6G～125G  稀油站電控箱外接端子接線圖

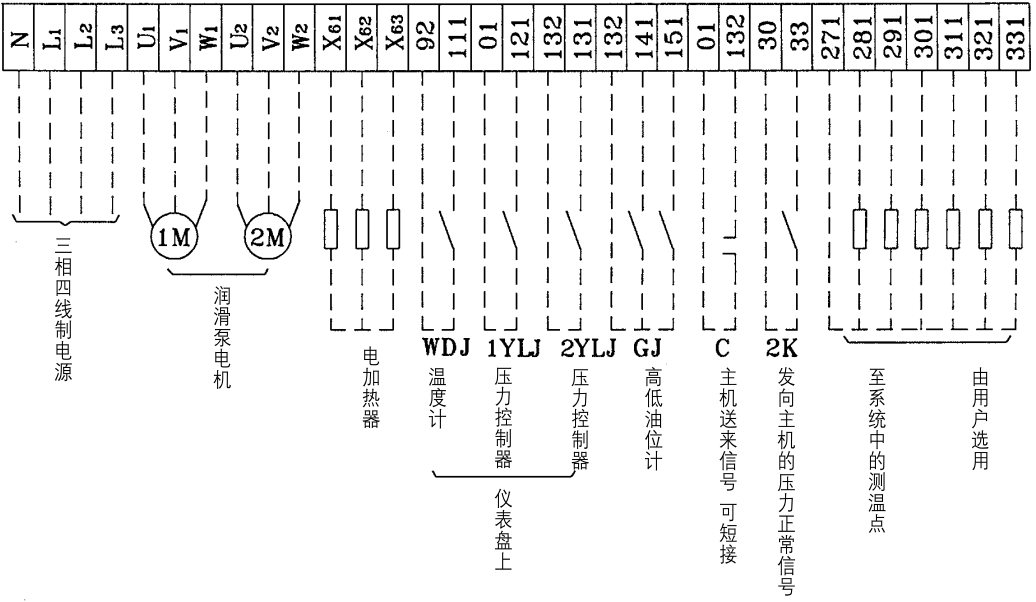

2、XYZ-250G～1000G稀油站電控箱外接端子接線圖

去油站、儀表盤接線端子圖

十一、  電控柜、儀表盤

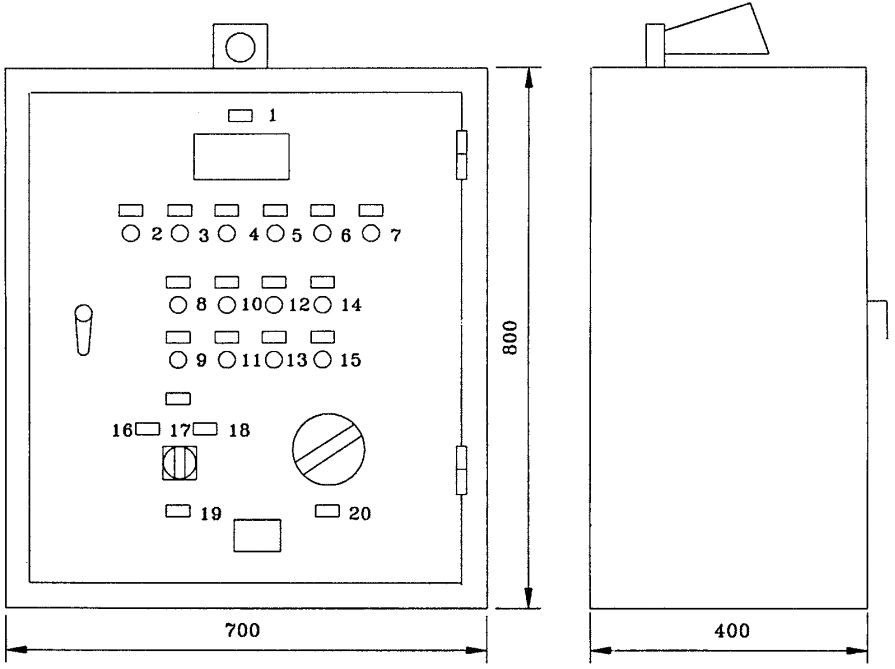

圖1-1-6   XYZ-6G~XYZ-125G  稀油站電控柜外形圖

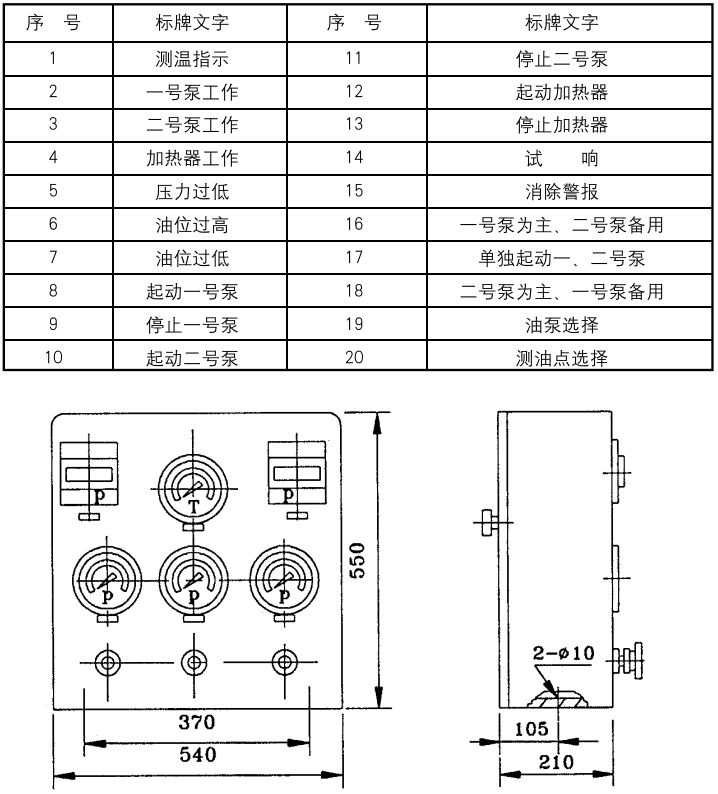

標牌文字說明：

圖1-1-7   XYZ-6G-XYZ-125G  稀油站儀表盤外形圖

XYZ-250G～XYZ-1000G  稀油站電控柜及儀表盤

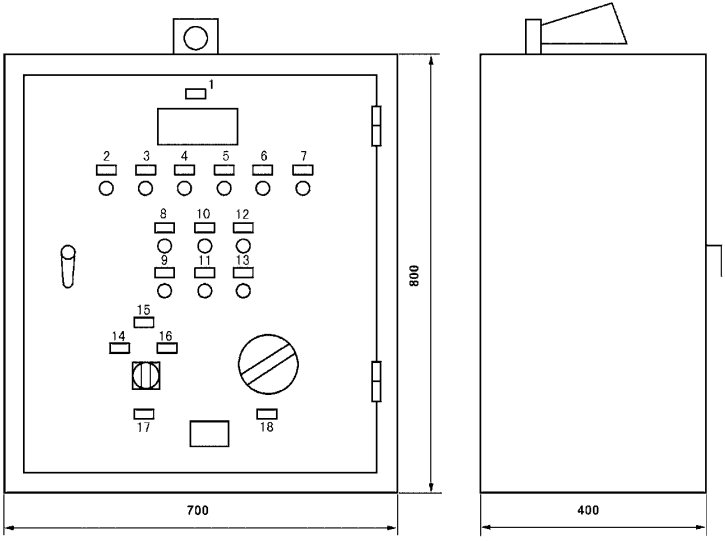

圖1-1-8 　XYZ-250G～XYZ-1000G　稀油站電控柜外形圖

標牌文字說明：

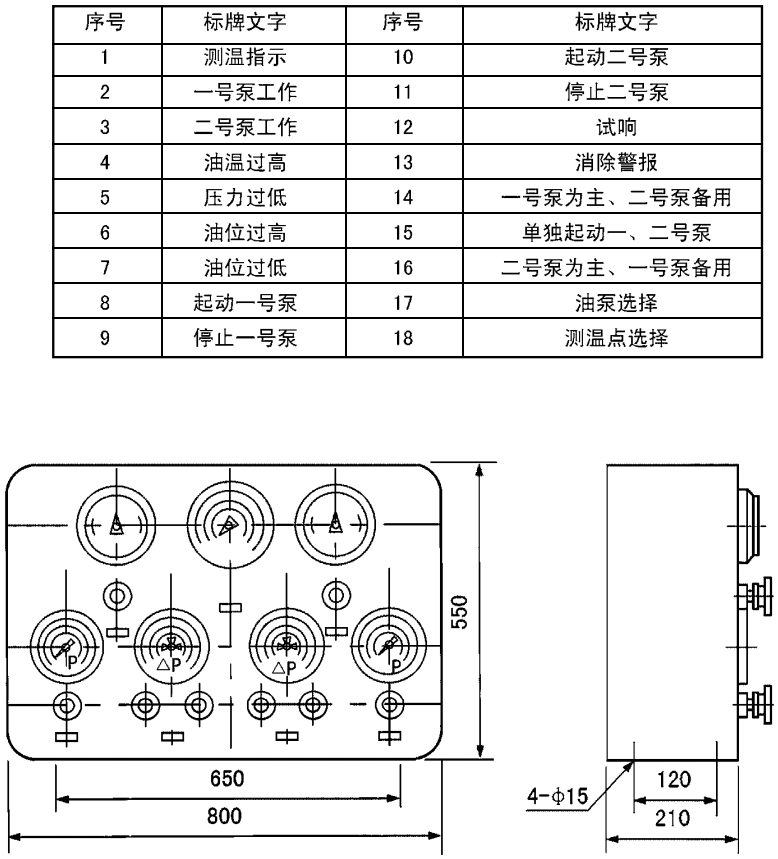

圖1-1-9　 XYZ-250G～XYZ-1000G　稀油站儀表盤外形圖

十一、訂貨說明

1、訂貨標記示例：

  如訂購上述JB/ZQ/T41 47-91標準的稀油站則作如下標記：

  例如  訂購公稱流量125L/min的稀油站則標記為：

  XY2-125G稀油站(JB/ZQ/T4147-91)

  若訂購公稱流量400L/min但不帶冷卻器的稀油站

  XY2400A稀油站(JB/ZQ/T4147-91)

  注：  -A-取代-G-為不帶冷卻器的稀油站。

2、若換熱器采用板式冷卻器，請在訂貨合同中注明，外形圖及地基尺寸需作相應改變。

3、標準稀油站為成套供應，帶電控柜及儀表盤，若不帶電控柜或儀表盤，請在訂貨合同中說明：若要求PLC控制，也請說明，并根據要求另行議價。

4、稀油站的潤滑油牌號和粘度，過濾精度也需注明，若過濾精度高于0 08mm或對濾芯材質有要求的也應說明，價格相應變化。

5、對稀油站有特殊要求的，應作非標訂貨，價格協商確定。
